RADIOTECHNIKA VŠEOBECNĚ
Pojem RADIOTECHNIKA je pro všechny velmi blízký , zejména v současné,
moderní době , kdy jsme doslova obklopeni bohatým spektrem kmitočtů
jako je příjem rozhlasu , televize , bezdrátová internetová síť a hlavně
používání mobilních telefonů. Mobilní telefon byl ještě do nedávna velkou
neznámou a už bychom si v současné době nedokázali představit život
bez mobilního telefonu či internetu . RADIOTECHNIKA je pojem , který
skloňujeme ve všech pádech.Naše atmosféra je doslova nasycená značným
spektrem kmitočtů , které si nedovedeme ani představit. Tzv. bezdrátový
provoz je dnes využíván v domácnostech ,v průmyslu pro přenos datových
informací , dálkové ovládání průmyslových systémů , zařízení apod.
V současné době je běžné ovládat složitá zařízení a stroje dálkově tedy
radiovým přenosem na značné dálky např. využitím internetové sítě nebo
jiných sítí přes satelity apod.Když se podíváme na historii RADIOTECHNIKY
vždy se stávala středem zájmu. Tehdy poslech velmi vzdálených stanic na
krátkých vlnách , začátky televizního vysílání , dálkové sportovní přenosy
přes družice to bylo něco opravdu úžasného. I mezi radioamatéry a tehdy
i posluchači bylo mnoho takových , kteří napomohli k záchraně tonoucích
námořních lodí apod. I ve válce sehráli důležitou roli radioamatéři nebo
posluchači.
Postavit si první krystalku nebo první přijímač s elektronkami , to byl sen
každého vážného zájemce o Radiotechniku . V dřívějších dobách , bylo
vydáno několik příruček pro kursy RADIOTECHNIKY nebo knih na stavbu
různých přijímačů s elektronkami a později i s tranzistory. Radiotechnika
jde rychlým tempem kupředu . Mnoho nových prvků jako jsou integrované
obvody , mikroprocesory atd. vstoupily téměr nezbytně do našeho života.
Moderní průmysl a domácnost si bez elektroniky a tím i radiotechniky už
nedokážeme představit.
Chtěl bych zde jmenovat alespoň zlomek vydané knižní literatury na téma
RADIOTECHNIKA. Níže uvedu knihy , kterých si velmi vážím , poněvadž mi
pomohly vniknout do tajů radiotechniky. Jsou to knihy od autorů :
" RADIOTECHNIKA V TEORII A PRAXI " autor Jiří Trůneček
" POZNÁVÁME RADIOTECHNIKU " autor Jiří Maurenc
" AMATÉRSKÁ RADIOTECHNIKA A ELEKTRONIKA " autor Josef Daneš a kol.
" ANTÉNY PRO PŘÍJEM ROZHLASU A TELEVIZE" autor Milan Český
" ANTÉNY PRO PŘÍJEM TELEVIZE " autor Tomáš Český
" OTÁZKY A ODPOVEDE ZO ZÁKLADOV RÁDIOTECHNIKY " Hubert Meluzin
Velmi podrobně se o Radiotechnice a vše co s tím souvisí , např. začátky
vysílání u nás , bloková schémata Superreakčních přijímačů , dále
Superhetů , Demodulátorů , různých druhů modulace , šíření vln a
mnoho dalších zajímavých informací najdete na stránkách :
Jirka OK1IKE popisuje elektronkový přijímač na svém webu :

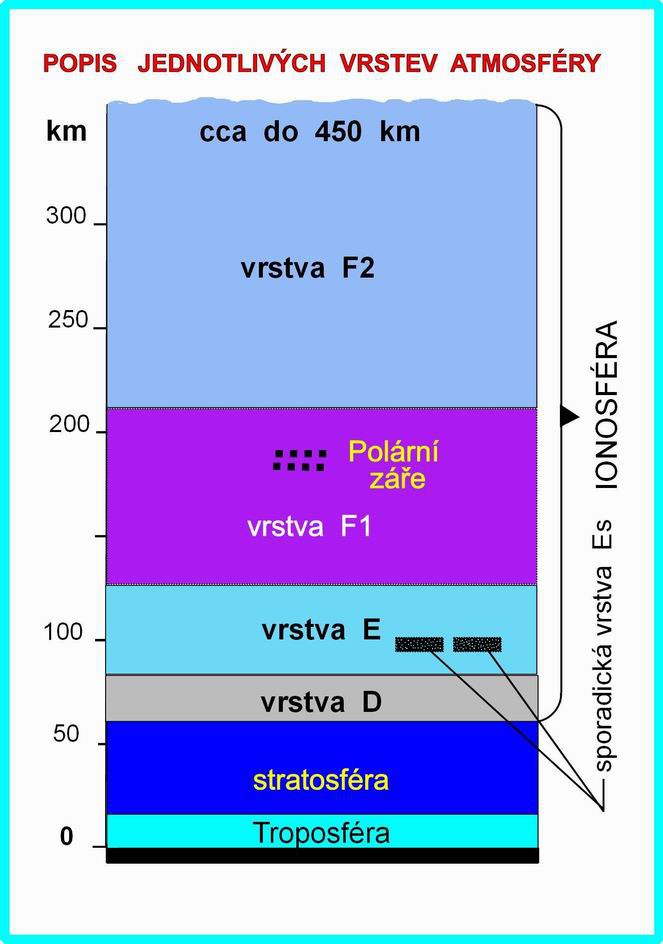

SLOŽENÍ ATMOSFÉRY PODLE JEDNOTLIVÝCH VRSTEV
Nechci zde poučovat amatéry a zdatné Síbíčkáře ale tyto řádky jsou určené
pro nové zájemce o radiotechniku a kdo ví ,třeba i pro budoucí radioamatéry.
To největší kouzlo velmi vzdáleného přijmu stanic hlavně na krátkých vlnách
je dáno odrazem od různých vrstev ionosféry v určitou denní či noční dobu.
Země je obklopena všeobecně tak zvanou atmosférou. Ta není samozřejmě
homogenní a proto se skládá z určitých výše vyobrazených vrstev.Především
SLUNCE jako zdroj tepelné a světelné energie ale také i různých druhů záření.
Určitý vliv má také záření hvězd a kosmické záření . Určitě zde nebudeme
rozebírat základy fyziky a elektrochemie , tedy co to je ionizace ,dále způsob
uvolnění elektronů atd. To je samostatná kapitola rozsáhlých teorií a praxe.
Ionizací vzniká tedy nad zemským povrchem ionosféra , která se dělí dále
na několik základních vrstev viz.obrázek.
Vrstva D vzniká ve výškách 50 až 100 km nad zemí.K její maximálni ionizaci
dochází kolem poledne , kdy je sluníčko v plném svitu .Tato vrstva nejlépe
odráží dlouhé vlny. Z toho vyplývá , že např. pásmo 3,5 MHz je použitelné jen
pro kratší vzdálenosti. Převážná část dne je značně rušena. Po západu slunce
tato vrstva rychle mizí.
Vrstva E ovlivňuje šíření dlouhých a středních vln.Je převážně denní vrstvou
a v nočních hodinách slábne.Tlumí šíření v pásmech 1,8 a 3,5 MHz.Kratší vlny
pronikají touto vrstvou snadno .Vrstva vzniká ve výškách cca 90 až 130 km.
Sporadická vrstva Es , vzniká ze silně ionizovaných plošných mraků , které
mají rozlohu až 100 km ve výšce 90 až 140 km , tzn. v oblasti ionosférické
vrstvy E. Tato vrstva se vyskytuje nejvíce od května do srpna a to nejvíce za
nejdelších dnů v letních měsících.
Vrstva F má hlavní význam na šíření krátkých vln dále KV na velké vzdálenosti.
Za bílého dne se vlivem ultrafialového záření v letních měsících dělí na dvě
vrstvy a to F1 a F2 .Vyšší vrstva F2 má největší význam ,která je maximálně
ionizovaná ,což umožňuje dokonalé odrazy ,hlavně ve večerních hodinách ,kdy
máme možnost udělat velmi vzdálené spojení tedy DX.Tyto vrstvy se vyskytují
ve výškách 140 až 250 , případně až 250 km.

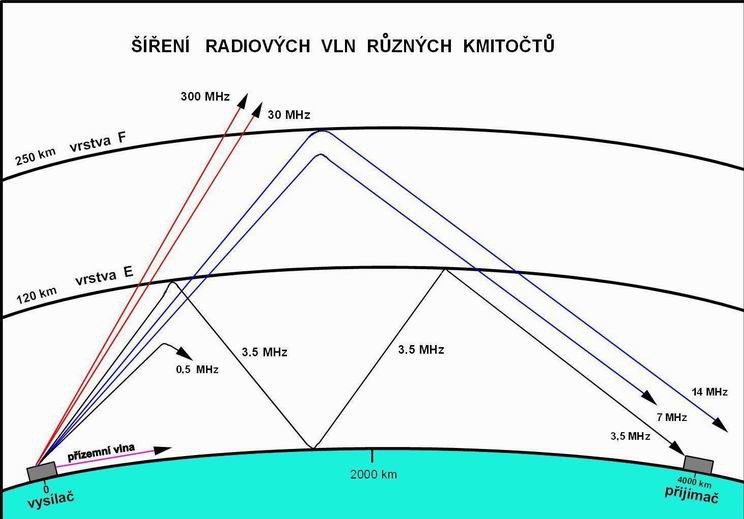

Druhy šíření rádiových vln a způsob a vlivy na šíření tzv.Přízemní vlny,způsob
příjmu na jednotlivých pásmech atd. najdete velmi podrobně na mnoha jiných
stránkách.
